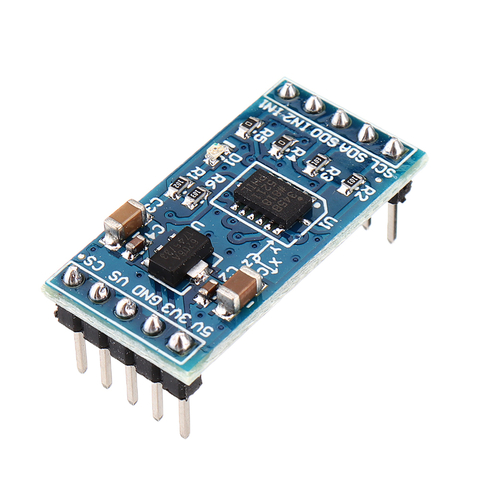

Acelerómetro ADXL345

El ADXL345 es un acelerómetro MEMS de 3 ejes pequeño, delgado y de baja potencia con medición de alta resolución (13 bits) de hasta + -16 g.

Los datos de salida digital se formatean como un complemento de 16 bits a dos y se puede acceder a ellos a través de una interfaz digital SPI o I2C.

- Sensor electrónico de aceleración angular (modelo ADXL345).
- Tamaño aproximado: 28 x 14 x 11 mm.
- Dispositivo pensado para integradores y diseñadores de circuitos electrónicos.
- Componentes electrónicos de alta calidad montados en placa de circuito impreso


El ADXL345 es muy adecuado para medir la aceleración estática de la gravedad en aplicaciones de detección de inclinación, así como la aceleración dinámica resultante de movimientos o golpes. Su alta resolución (4 mg / LSB) permite medir cambios de inclinación inferiores a 1,0 grados.



Se proporcionan varias funciones de detección especiales. La detección de actividad e inactividad detecta la presencia o falta de movimiento y si la aceleración en cualquier eje excede un nivel establecido por el usuario. La detección de pulsaciones detecta pulsaciones simples y dobles. La detección de caída libre detecta si el dispositivo está cayendo. Estas funciones se pueden asignar a uno de los dos pines de salida de interrupción.



Se puede utilizar un búfer integrado, pendiente de patente, primero en entrar, primero en salir (FIFO) de 32 niveles para almacenar datos y minimizar la intervención del procesador host. Los modos de bajo consumo permiten una gestión de energía inteligente basada en el movimiento con detección de umbral y medición de aceleración activa con una disipación de energía extremadamente baja.



Basado en el ADXL-345, este acelerómetro digital de 3 ejes tiene una excelente protección EMI. Su salida variable lo hace adecuado para una amplia gama de aplicaciones:


ESPECIFICACIONES

- Dimensiones Largo (mm): 28 Ancho (mm): 14 Alto (mm): 12
- MPN: LC-AS-345
- UPC: No aplica
- Temperatura mínima de funcionamiento: -40 ° C
- Temperatura máxima de funcionamiento: 85 ° C
- Formato: I2C / SPI
- Dirección: 0x53
- Chipset MPN: ADXL345 RT9161
- Tipo de salida: digital de 13 bits
- Propiedad del sensor: Aceleración de 3 ejes
- Mínimo de detección de aceleración: -16g
- Máximo de detección de aceleración: 16g


LA COMPRA INCLUYE

- 1 Módulo acelerómetro ADXL345
